Lắp đặt đường ống máy tạo ẩm công nghiệp ảnh hưởng trực tiếp đến khả năng đưa độ ẩm từ máy tới khu vực sản xuất. Hệ thống được thiết kế phù hợp sẽ giúp hơi ẩm phân bố đều, hạn chế đọng nước và tạo điều kiện thuận lợi cho việc vệ sinh, bảo dưỡng.

Không nên áp dụng một kích thước ống, số lượng lỗ, độ cao hoặc chiều dài cố định cho mọi máy tạo ẩm. Những thông số này phải được xác định theo lưu lượng gió, đường kính cửa ra, công suất tạo ẩm, chiều dài tuyến ống và đặc điểm nhà xưởng.

Bài viết này trình bày các nguyên tắc chung khi lắp đặt đường ống cho máy tạo ẩm công nghiệp dạng tạo sương siêu âm. Thông số cuối cùng cần căn cứ vào tài liệu của đúng model và khảo sát tại địa điểm lắp đặt.

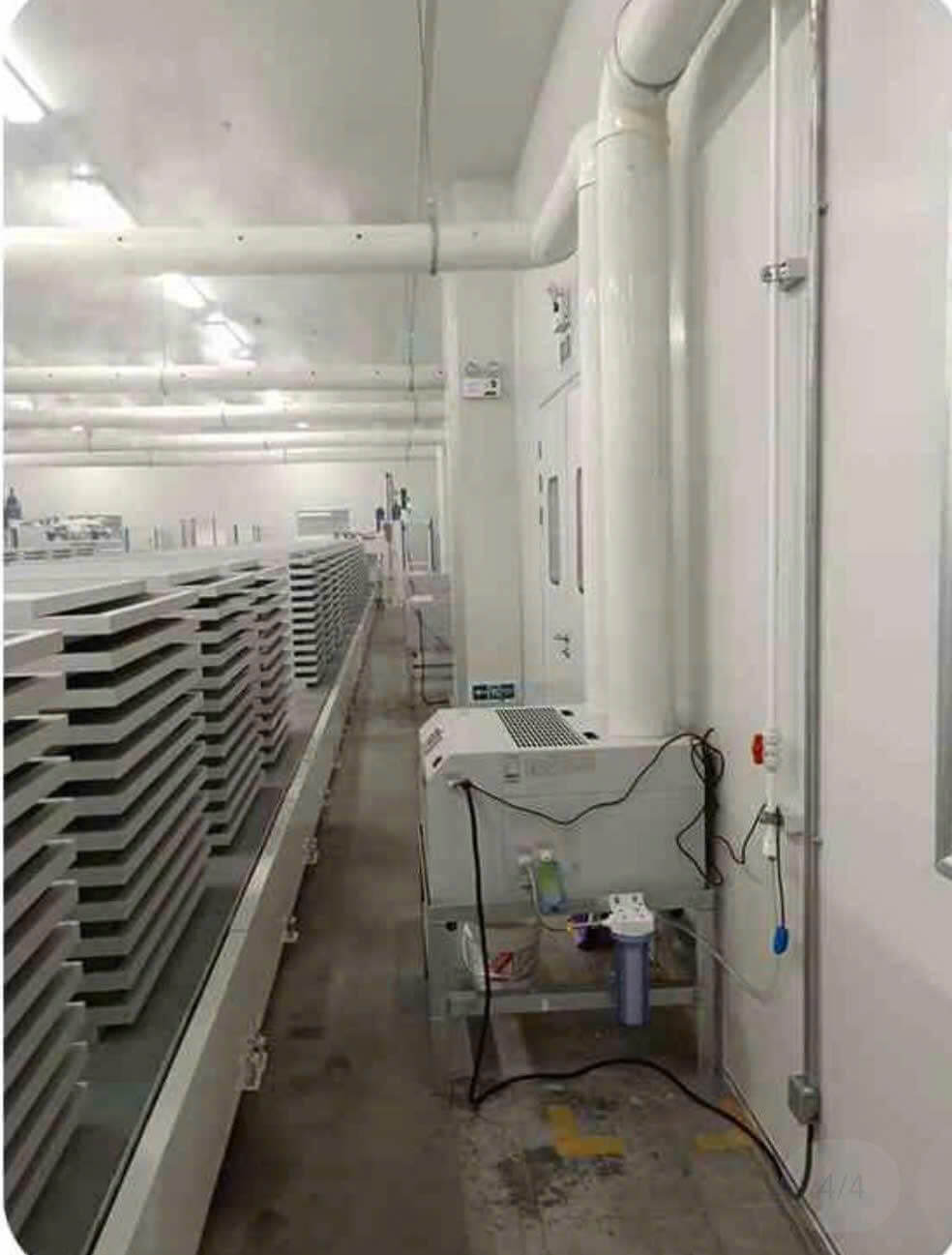

lắp đặt đường ống máy tạo ẩm công nghiệp

Nội dung chính

Phân biệt đường ống dẫn ẩm và hệ thống phun sương áp lực

Máy tạo ẩm siêu âm thường tạo ra các hạt sương trong buồng máy, sau đó sử dụng quạt để đưa không khí ẩm ra ngoài. Đường ống nối với cửa ra có nhiệm vụ dẫn và phân phối hỗn hợp không khí – sương tới các vị trí cần thiết.

Hệ thống này khác với hệ thống phun sương cao áp sử dụng bơm, đường nước áp lực và béc phun. Vì vậy, không nên sử dụng cách thiết kế đường nước cao áp cho đường ống dẫn ẩm của máy siêu âm.

Để hiểu rõ hơn về quá trình tạo và phân phối độ ẩm, có thể tham khảo nguyên lý máy tạo ẩm công nghiệp Mitsuta.

Thông tin cần xác định trước khi lắp đặt

Trước khi mua ống hoặc khoan các cửa thoát ẩm, cần thu thập đầy đủ:

Model và công suất tạo ẩm của máy.
Lưu lượng gió tại cửa ra.
Đường kính và kết cấu đầu nối của máy.
Số lượng cửa thoát ẩm trên thiết bị.
Chiều dài, chiều rộng và chiều cao nhà xưởng.
Vị trí cần kiểm soát độ ẩm.
Mức độ trao đổi không khí trong nhà xưởng.
Vị trí máy móc, tủ điện và nguyên liệu nhạy nước.
Khoảng cách từ máy đến khu vực phân phối.
Số lượng nhánh đường ống dự kiến.
Khả năng bố trí đường thoát nước ngưng.
Vị trí thuận tiện để vệ sinh và tháo lắp đường ống.

Nếu công suất máy không đáp ứng tải ẩm thực tế, việc tăng số lượng cửa thoát hoặc kéo dài đường ống sẽ không khắc phục được vấn đề. Có thể tham khảo cách tính công suất máy tạo ẩm công nghiệp trước khi thiết kế hệ thống.

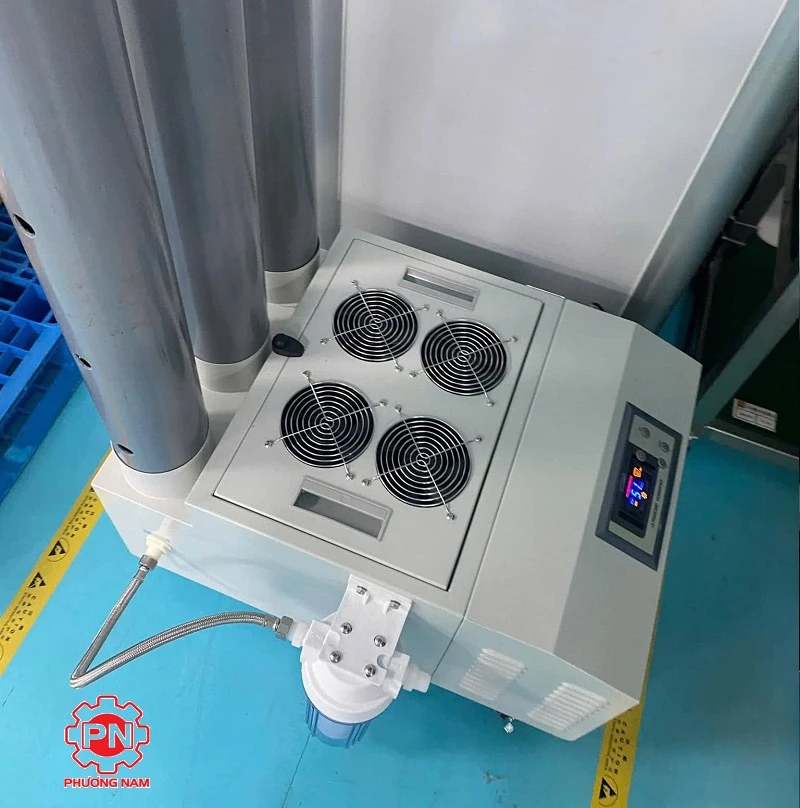

Nguyên tắc bố trí máy tạo ẩm

Máy nên được đặt tại vị trí:

Mặt sàn bằng phẳng, chắc chắn và khô ráo.
Thuận tiện cấp nước, cấp điện và thoát nước.
Có đủ khoảng trống để kiểm tra và bảo dưỡng.
Không bị vật liệu hoặc hàng hóa che cửa hút gió.
Không nằm trong khu vực dễ va chạm với xe nâng.
Không tiếp xúc trực tiếp với nước mưa hoặc nước vệ sinh sàn.
Hạn chế khoảng cách không cần thiết tới tuyến ống chính.

Không đặt máy ngay dưới điểm có nước ngưng hoặc đường ống dễ rò rỉ. Nếu đặt trong khu kỹ thuật riêng, cần bảo đảm không khí cấp cho máy và khả năng tản nhiệt theo yêu cầu của thiết bị.

Máy phải được đấu đúng nguồn điện, có thiết bị bảo vệ và tiếp địa. Không sử dụng ổ chia dân dụng hoặc dây nối tạm trong môi trường nhà xưởng.

Lựa chọn vật liệu đường ống

Vật liệu đường ống cần đáp ứng các yêu cầu:

Chịu được môi trường ẩm thường xuyên.
Bề mặt trong tương đối nhẵn để hạn chế tích tụ nước và cặn.
Không bị ăn mòn hoặc tạo tạp chất ảnh hưởng đến sản phẩm.
Có thể vệ sinh và tháo lắp khi cần.
Các mối nối kín nhưng vẫn thuận tiện bảo dưỡng.
Khối lượng phù hợp với kết cấu treo đỡ.

Tùy hệ thống, có thể sử dụng loại ống được nhà sản xuất hoặc đơn vị thiết kế chấp thuận. Trong khu vực có yêu cầu vệ sinh cao, vật liệu cần phù hợp với tiêu chuẩn của quy trình sản xuất.

Không dùng ống đã bám dầu, hóa chất hoặc chất bẩn chưa được làm sạch. Không lựa chọn vật liệu chỉ dựa trên giá nếu ống có nguy cơ biến dạng, rò rỉ hoặc khó vệ sinh.

Xác định đường kính ống

Đường kính ống chính nên tương thích với cửa thoát của máy. Việc thu nhỏ đường kính ngay sau cửa ra có thể làm tăng trở lực, giảm lưu lượng gió và khiến sương tích tụ trong đường ống.

Đường kính cần được tính theo:

Lưu lượng gió của máy.
Tốc độ không khí cho phép trong ống.
Tổng chiều dài tuyến ống.
Số lượng và góc của các đoạn chuyển hướng.
Số nhánh phân phối.
Số lượng cửa thoát.
Tổn thất áp suất trên toàn hệ thống.

Không có một đường kính phù hợp cho tất cả model. Khi cần thay đổi kích thước, nên sử dụng đoạn chuyển tiếp phù hợp và kiểm tra lại khả năng làm việc của quạt.

Không tự ý nối ống có đường kính nhỏ hơn nhiều so với cửa ra hoặc kéo ống quá dài khi chưa kiểm tra lưu lượng và áp suất quạt.

Thiết kế tuyến ống chính

Tuyến ống chính nên được thiết kế ngắn, ít chuyển hướng và thuận tiện kiểm tra. Mỗi đoạn uốn, thu nhỏ hoặc chia nhánh đều làm tăng trở lực.

Khi bố trí đường ống cần:

Hạn chế các góc gấp đột ngột.
Sử dụng phụ kiện chuyển hướng phù hợp.
Tránh để ống bị võng giữa các điểm treo.
Giữ các mối nối kín.
Bố trí giá đỡ độc lập cho đường ống.
Không để toàn bộ trọng lượng ống tác động lên cửa ra của máy.
Chừa vị trí tháo lắp tại các điểm cần vệ sinh.
Tránh đi ống qua khu vực nhiệt độ quá cao.

Không dùng dây mềm dài để thay hoàn toàn cho đường ống cố định nếu dây có thể bị gập, xẹp hoặc tạo nhiều vị trí giữ nước.

Chia nhánh đường ống như thế nào?

Số lượng nhánh không nên được xác định theo một công thức cố định như “mỗi máy phải chia ba nhánh”. Phương án chia phụ thuộc vào lưu lượng của máy và sơ đồ nhà xưởng.

Khi chia nhánh cần lưu ý:

Các nhánh phục vụ cùng một khu vực nên có trở lực tương đối cân bằng.
Tránh một nhánh rất ngắn và một nhánh quá dài nếu không có biện pháp cân chỉnh.
Sử dụng phụ kiện chia ống phù hợp thay vì ghép thủ công thiếu kín.
Hạn chế chia quá nhiều nhánh khiến lưu lượng tại mỗi đầu ra suy giảm.
Có thể lắp bộ phận điều chỉnh lưu lượng khi thiết kế cho phép.
Bố trí điểm kiểm tra tại các nhánh dài hoặc khuất.

Nếu nhà xưởng có nhiều khu vực hoạt động độc lập, phương án sử dụng nhiều máy nhỏ có thể thuận lợi hơn một máy lớn nối với hệ thống ống quá dài. Quyết định cần dựa trên tính toán và điều kiện vận hành thực tế.

Bố trí cửa thoát ẩm

Cửa thoát ẩm cần hướng luồng khí vào khoảng không gian cần kiểm soát, không phun trực tiếp vào sản phẩm hoặc thiết bị.

Không bố trí cửa thoát ngay phía trên:

Tủ điện và bảng điều khiển.
Động cơ và linh kiện điện.
Hàng hóa nhạy nước.
Bề mặt dễ hấp thụ ẩm.
Lối đi có người thường xuyên làm việc.
Vị trí khó quan sát và bảo dưỡng.

Khoảng cách giữa các cửa thoát không nên áp dụng cố định cho mọi nhà xưởng. Khoảng cách phải dựa trên lưu lượng từng cửa, luồng gió trong phòng, chiều cao lắp đặt và khả năng hấp thụ sương.

Nếu sử dụng các lỗ phân phối trên thân ống, đường kính, số lượng và vị trí lỗ phải được tính toán hoặc thử nghiệm trên một đoạn ống có thể thay thế. Không nên khoan đồng loạt toàn bộ hệ thống trước khi kiểm tra khả năng phân phối.

Khoan lỗ quá lớn hoặc bố trí quá nhiều lỗ gần đầu máy có thể làm giảm lượng khí tới cuối tuyến. Ngược lại, quá ít cửa thoát có thể khiến hơi ẩm tập trung tại một số vị trí.

Chiều cao lắp đặt đường ống

Không nên mặc định mọi hệ thống đều phải treo ở độ cao 2,5m hoặc cách trần 50cm. Chiều cao lắp đặt phụ thuộc vào:

Chiều cao nhà xưởng.
Vị trí người lao động.
Chiều cao máy móc và giá hàng.
Hướng gió trong khu vực.
Khả năng hòa trộn của không khí.
Loại nguyên liệu cần bảo vệ.
Khả năng tiếp cận để vệ sinh.

Đường ống cần đủ cao để sương có thời gian hòa vào không khí nhưng không nên quá gần trần nếu khu vực này dễ tích tụ ẩm. Không để cửa thoát hướng trực tiếp vào dầm, mái, tường hoặc vật cản gần đó.

Đối với nhà xưởng có trần cao, cần đánh giá vùng làm việc thực tế. Treo ống quá cao có thể khiến độ ẩm tập trung phía trên mà không đạt yêu cầu ở khu vực sản xuất.

Độ dốc và thoát nước ngưng

Trong quá trình vận hành, một phần sương có thể va vào thành ống và tạo thành nước. Vì vậy, đường ống phải có phương án thu và thoát nước ngưng.

Độ dốc cụ thể cần căn cứ vào chiều dài tuyến ống, vật liệu, đường kính và thiết kế hệ thống. Không nên áp dụng một góc nghiêng cố định cho mọi công trình.

Các nguyên tắc cần bảo đảm:

Không để đường ống bị võng tạo thành điểm giữ nước.
Xác định rõ điểm thấp nhất trên từng tuyến.
Bố trí đường hoặc van xả tại vị trí phù hợp.
Không để nước chảy ngược về quạt hoặc bộ phận điện của máy.
Điểm xả phải thuận tiện kiểm tra và vệ sinh.
Nước xả cần được dẫn tới vị trí an toàn.
Không xả trực tiếp xuống lối đi hoặc khu vực sản xuất.

Nắp cuối ống không chỉ có nhiệm vụ làm kín mà còn cần được thiết kế để có thể mở ra kiểm tra và vệ sinh khi cần.

Bố trí cảm biến độ ẩm

Cảm biến không nên đặt ngay tại cửa thoát ẩm vì giá trị đo có thể cao hơn độ ẩm trung bình của khu vực. Cũng không nên đặt cảm biến sát cửa ra vào, nguồn nhiệt hoặc luồng gió mạnh.

Vị trí cảm biến cần đại diện cho vùng sản xuất cần kiểm soát. Với nhà xưởng lớn hoặc có nhiều khu vực, nên đo tại nhiều điểm để phát hiện chênh lệch.

Dây cảm biến và dây điện phải được bảo vệ khỏi nước ngưng. Không đi chung theo cách có thể khiến nước chảy dọc dây vào tủ điều khiển.

Quy trình lắp đặt đường ống máy tạo ẩm

Bước 1: Khảo sát nhà xưởng

Đo kích thước khu vực, xác định vị trí máy, luồng không khí, thiết bị điện và vùng cần kiểm soát độ ẩm.

Bước 2: Kiểm tra thông số máy

Xác nhận công suất tạo ẩm, lưu lượng gió, số cửa ra và kích thước đầu nối của đúng model.

Bước 3: Lập sơ đồ đường ống

Thể hiện tuyến chính, nhánh, cửa thoát, điểm treo, điểm xả nước và vị trí cảm biến.

Bước 4: Chuẩn bị vật tư

Kiểm tra ống, phụ kiện, giá đỡ, khớp nối, van xả và vật liệu làm kín. Làm sạch bên trong ống trước khi lắp.

Bước 5: Lắp giá đỡ

Giá đỡ phải đủ khả năng chịu trọng lượng của đường ống và lượng nước có thể tích tụ khi xảy ra bất thường.

Bước 6: Lắp tuyến ống

Lắp từ vị trí máy tới các nhánh phân phối. Không để trọng lượng đường ống kéo hoặc ép trực tiếp lên cửa thoát của thiết bị.

Bước 7: Bố trí cửa thoát và điểm xả

Chỉ hoàn thiện cửa thoát sau khi đã kiểm tra sơ đồ phân phối. Bố trí điểm xả tại các vị trí thấp có nguy cơ giữ nước.

Bước 8: Kiểm tra mối nối

Kiểm tra độ kín, khả năng tháo lắp, tình trạng võng ống và khoảng cách an toàn với thiết bị điện.

Bước 9: Lắp cảm biến

Đặt cảm biến tại vị trí đại diện cho khu vực cần kiểm soát và tránh luồng ẩm trực tiếp.

Bước 10: Chạy thử và cân chỉnh

Khởi động ở mức thấp, theo dõi từng nhánh, sau đó điều chỉnh dần. Không vận hành ngay ở công suất tối đa khi hệ thống chưa được nghiệm thu.

Cách chạy thử sau khi lắp đặt

Thời gian chạy thử phải đủ để đánh giá hệ thống ở các trạng thái vận hành khác nhau, thay vì áp dụng cố định 30 hoặc 45 phút.

Trong quá trình thử cần kiểm tra:

Lưu lượng tại từng cửa thoát.
Chênh lệch độ ẩm giữa các khu vực.

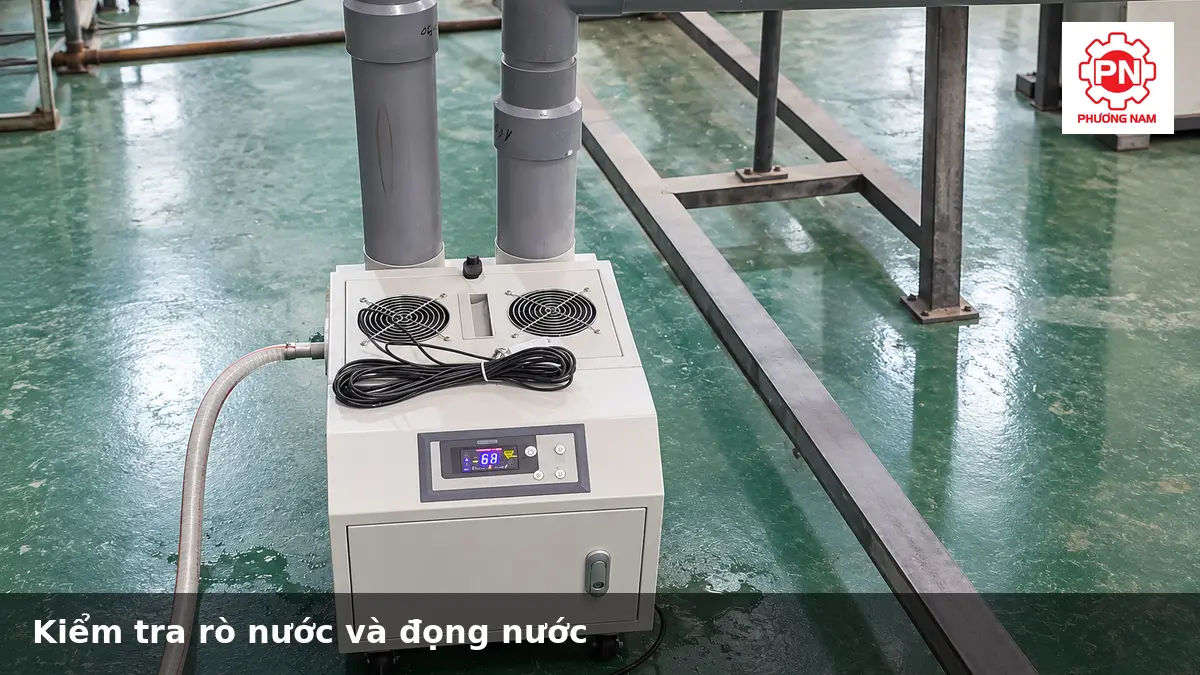

Nước đọng bên trong và bên ngoài ống.
Hiện tượng nhỏ giọt tại các mối nối.
Mức rung của đường ống và giá đỡ.
Tiếng ồn bất thường.
Khả năng thoát nước ngưng.
Tình trạng cửa hút và quạt của máy.
Phản hồi của cảm biến và bộ điều khiển.
Nguy cơ hơi ẩm tiếp xúc với thiết bị điện.

Nên đo độ ẩm tại nhiều vị trí và ghi lại kết quả theo thời gian. Nếu cuối tuyến yếu, không nên khoan mở rộng ngay tất cả cửa thoát. Cần kiểm tra trở lực, rò rỉ, cách chia nhánh và khả năng của quạt trước.

Dấu hiệu hệ thống đường ống chưa phù hợp

Hệ thống cần được kiểm tra lại khi có một trong các dấu hiệu:

Đầu tuyến ra nhiều sương nhưng cuối tuyến rất yếu.
Nước nhỏ giọt tại cửa thoát.
Đường ống rung mạnh hoặc phát tiếng ồn.
Trần, tường hoặc máy móc xuất hiện đọng nước.
Độ ẩm giữa các khu vực chênh lệch lớn.
Máy hoạt động nhưng độ ẩm tăng chậm.
Nước chảy ngược về phía máy.
Mối nối bị hở hoặc thường xuyên tuột.
Đường ống bị võng và giữ nước.
Cảm biến đóng ngắt máy quá nhanh.

Các hiện tượng này có thể liên quan đến thiết kế đường ống, vị trí cảm biến, công suất máy hoặc điều kiện trao đổi gió của nhà xưởng.

Nếu máy không tạo ẩm, tạo ẩm yếu hoặc báo lỗi, tham khảo 5 lỗi máy tạo ẩm công nghiệp và cách khắc phục.

Những lỗi cần tránh khi lắp đường ống

Thu nhỏ đường kính ngay sau cửa ra của máy.
Kéo đường ống quá dài mà không tính tổn thất.
Sử dụng quá nhiều đoạn gấp khúc.
Chia nhánh không cân bằng.
Khoan lỗ theo một khoảng cách cố định khi chưa chạy thử.
Không bố trí điểm xả nước ngưng.
Để đường ống bị võng.
Hướng cửa thoát vào tường hoặc thiết bị điện.
Đặt cảm biến ngay trước cửa thoát.
Treo toàn bộ trọng lượng ống lên đầu ra của máy.
Bịt kín hệ thống theo cách không thể vệ sinh.
Tăng công suất để bù cho một hệ thống đường ống thiết kế sai.

Không nên tiếp tục vận hành khi phát hiện nước nhỏ vào tủ điện, động cơ hoặc khu vực có nguy cơ mất an toàn.

Vệ sinh và bảo dưỡng đường ống

Đường ống cần được kiểm tra định kỳ cùng với máy tạo ẩm. Tần suất phụ thuộc vào chất lượng nước, thời gian sử dụng và yêu cầu vệ sinh của nhà xưởng.

Các hạng mục cần kiểm tra gồm:

Cặn bám bên trong ống.
Nước tồn tại các điểm thấp.
Tình trạng cửa thoát ẩm.
Mối nối và vật liệu làm kín.
Giá treo và điểm cố định.
Van hoặc đường xả nước.
Dấu hiệu nấm mốc hoặc mùi bất thường.
Tình trạng rò rỉ gần thiết bị điện.

Trước khi vệ sinh phải tắt máy, ngắt nguồn và xử lý nước còn tồn trong hệ thống. Không sử dụng hóa chất vệ sinh nếu chưa xác định tính tương thích với thiết bị, vật liệu đường ống và môi trường sản xuất.

Hướng dẫn vận hành máy sau khi hoàn thiện hệ thống được trình bày tại bài hướng dẫn sử dụng máy tạo ẩm công nghiệp.

Câu hỏi thường gặp

Có thể dùng một kích thước ống cho mọi máy tạo ẩm không?

Không. Đường kính ống phải phù hợp với cửa ra, lưu lượng gió, chiều dài tuyến và số nhánh của từng hệ thống.

Có bắt buộc phải chia mỗi máy thành ba nhánh không?

Không. Số nhánh phụ thuộc vào mặt bằng nhà xưởng và khả năng của máy. Chia quá nhiều nhánh có thể làm giảm lưu lượng tại từng đầu ra.

Đường ống có cần độ dốc không?

Hệ thống cần có phương án kiểm soát và thoát nước ngưng. Độ dốc cụ thể phải được xác định theo cấu tạo và chiều dài của từng tuyến, không nên dùng một giá trị chung cho mọi công trình.

Có nên khoan lỗ trực tiếp trên toàn bộ tuyến ống?

Không nên khoan hàng loạt trước khi thử nghiệm. Nên tính toán hoặc thử trên đoạn có thể thay thế, sau đó đánh giá lưu lượng và khả năng phân phối.

Vì sao đường ống bị nhỏ nước?

Nguyên nhân có thể là sương không kịp hòa vào không khí, ống bị võng, thiếu điểm xả, công suất quá cao, trở lực lớn hoặc nhiệt độ bề mặt ống làm tăng ngưng tụ.

Có thể tự lắp đặt đường ống không?

Hệ thống nhỏ và đơn giản vẫn cần tuân thủ tài liệu của thiết bị. Với tuyến dài, nhiều nhánh hoặc đi qua khu vực có thiết bị điện, nên có người đủ chuyên môn khảo sát và thiết kế.
